Centrala termica pe lemne cu gazeificare Atmos DC70S

Putere centrala termica: 70 kW;
Randament: 80-89%;
Tip combustibil: lemn uscat minim 1,5 ani
Dimensiuni centrala termica: 1399 x 678 x 1166 mm (IxLxA);
Greutate: 366 kg
Suprafata incalzita: intre 320 - 360 mp,in functie de izolatia casei.

Centralele termice pe lemn cu gazeificare Atmos DC S sunt construite pentru a arde lemnul pe principiul gazeificarii, folosindu-se un ventilator de tiraj ce aspira gazele de ardere din cazan sau un ventilator  care insufla aerul de combustie in cazan.

Corpul centralelor Atmos este format din doua incaperi, camera de alim entare ( sus) si camera de ardere ( jos ).

Caracteristici

Corpul cazanului este fabricat din tabla de otel, ventilator controlat prin termostate;

Puteri intre 14 – 150 kW, tipuri de combustibil: lemn, carbune, peleti, bricheti (puteri si combustibil in functie de modelul cazanului);

Ardere prin gazeificare.

Fiecare cazan este dotat cu serpentina de racire;

Tabla de otel de 6 mm., componente ceramice armate cu microfibre.

Exploatare si intretinere usoara.

Domeniu larg de aplicabilitate.

Eficienta ridicata.

Siguranta in exploatare.

Durata de viata ridicata, constructie sigura, calitate excelenta.

Centrale termice pe lemne cu gazeificare Atmos DC70S

- Oprirea automata a cazanului dupa arderea completa a combustibilului - centrala are un termostat pentru gazele de ardere si termostat pentru agentul termic.

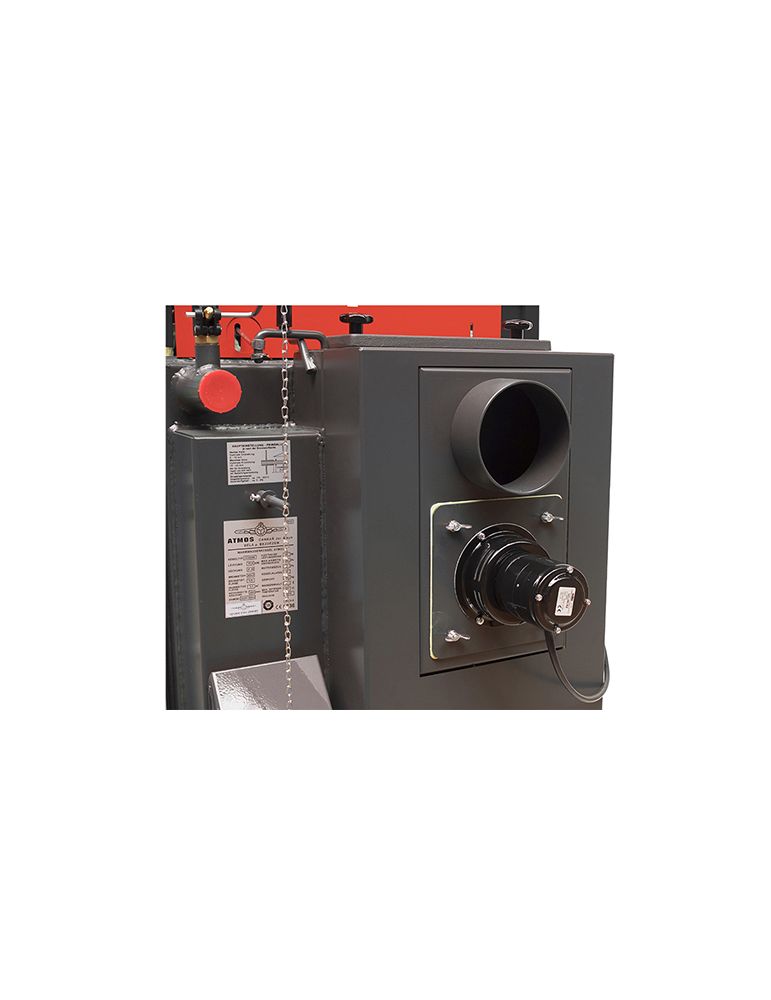

- Ventilator exhaustor.
- Randamentul cazanului mare, de la 81 la 87% - aerul primar si cel secundar sunt preincalzite.
- Rezervor mare de combustibil - durata lunga de ardere;
- Posibilitatea de a arde bucati mari de lemn.
- Cazan fara tubulatura
- Ardere ecologica.
- Serpentina de racire impotriva supraincalzirii cazanului.
- Calitate superioara.

Centrala termica pe lemne cu gazeificare Atmos DC40SX - reglarea cazanelor

Reglarea centralei termice Atmos DC S se poate efectua cu ajutorul clapetei comandate de regulatorul de tiraj de tip FR 124, care deschide sau inchide clapeta in mod automat in functie de temperatura reglata de iesire (80-90 grC), cazanul fiind dotat cu o clapeta actionata de servomotor BELIMO cu arc. La reglarea puterii trebuie procedat cu o deosebita atentie, regulator avand, in afara de reglare a randamentului, si alta functiune umportanta, de a asigura cazanul contra supraincalzirii. Prim urmare cazanul este dotat cu termostat de reglare amplasat la panoul de comanda pentru cazan, care actioneaza acest ventilator in functie de temperatura reglata la iesire. .

Cazanele sunt de asemenea dotate cu termostat de gaze de ardere, care opreste ventilatorul dupa arderea completa a combustibilului.

Instalare

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu Ladomat 22 sau o supapă de termoreglare pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o serpentina de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.

Regularea cazanelor

Electromecanică – reglarea cazanului il  efectuăm cu ajutorul clapetei comandate de regulator de tiraj de tip FR 124, care în mod automat în funcţie de temperatura reglată de ieşire (80 – 90 °C) deschide sau închide clapetă. La reglarea regulatorului de putere trebuie procedat cu o deosebită atenţie, regulator având, în afară de reglare a randamentului, şi altă funcţiune importantă, de a asigura cazanul contra supraîncălzirii. Prin urmare cazanul este dotat cu termostat de reglare amplasat la panoul de comandă pentru cazan, care acţionează acest ventilator în funcţie de temperatura reglată la ieşire (80 – 85 °C). La termostatul de reglare ar trebui să fie ajustată temperatura cu 5 °C mai scăzută faţă de aceea de la regulatorul tirajului FR 124.
Cazanele sunt, de asemenea, echipate cu un termostat pentru gaze arse, care este folosit pentru a opri ventilatorul de evacuare după arderea combustibilului.
Cazanele funcționează la o putere redusă de până la 70 % din puterea nominală chiar și fără ventilator (pentru cazanele DCxxGD, nu recomandăm funcționarea cu ventilatorul de evacuare oprit).

Panou de control al cazanului cu reglare standard

Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate
