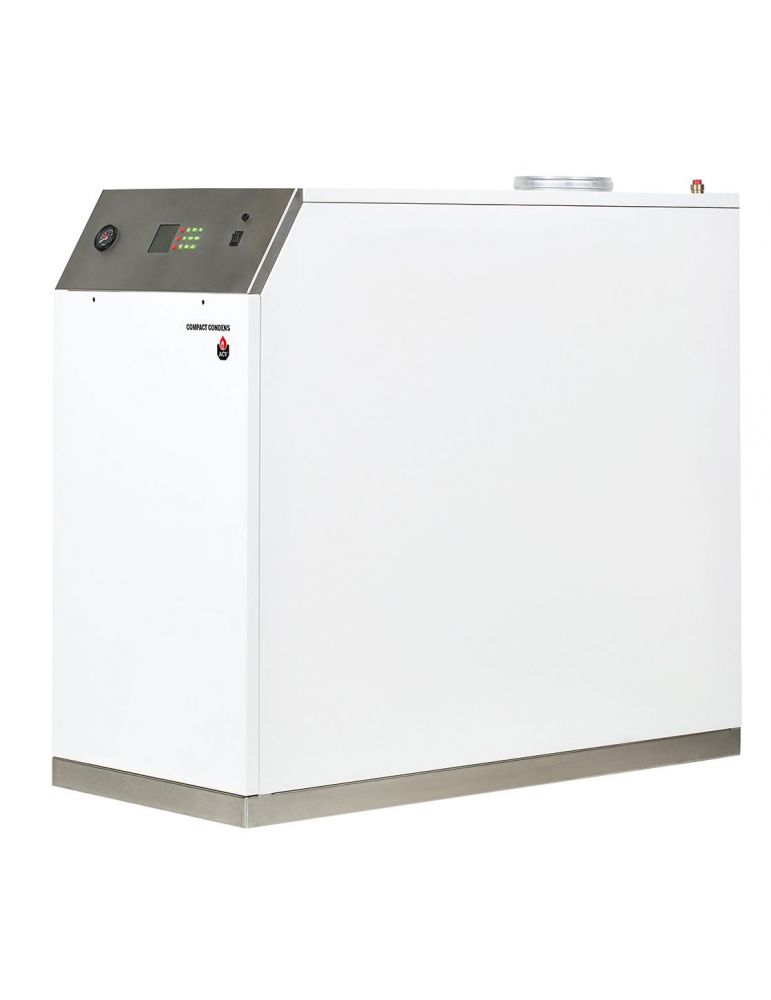

Centrală termica pe gaz în condensare ACV Compact Condens 425 cu recuperare maximă a energiei (107,5% eficiență energetică) din gazele arse.

Schimbator de caldura din aluminiu.

Dimensiuni compacte, amprentă mică (0,8m²) pentru puteri relativ mari.

Disponibil în 8 modele cuprinse între 170 și 600 kW.

Simplitatea în funcționare: controler climatizare Maxsys cu afișaj LCD, modul integrat de apă caldă menajeră.

Conectarea ușoară a unuia sau mai multor circuite de încălzire (temperatură ridicată sau joasă) sau a unui circuit de apă caldă.

Ideal pentru a fi instalat în cascadă până la 1200 kW.

Schemă centrală pe gaz ACV Compact Condens 425:

1. Manometru;
2. Ecran LCD;
3. Întrerupător;
4. Siguranță;
5. Burnerhood;
6. Privește sticlă
7. Fluxul NTC;
8. Electrod de aprindere;
9. Electrod de ionizare;
10. Capac de inspecție;
11. Rezervă de aer;
12. Conducta de gaz;
13. Retarder de admisie a aerului (doar CC340);
14. Comutator limitator de supraîncălzire;
15. Gasvalve;
16. Ventilator;
17. Tur;
18. Fluegas NTC;
19. Retur;
20. Fluegas afară;
21. Sifon;
22. Capacul de inspecție a sumei;
23. Returnare NTC;
24. Umpleți și drenați robinetul;
25. Comutator de presiune a apei;
26. Aerisire automată;
27. Venturi;
28. Controler cazan (MAXSys);
29. Bandă de capăt;
30. Comutator presiune aer;
31. Comutator presiune sifon;
